Erfindungen
NumFon
Das NumFon wurde 1989 gebaut. Das ist eine ganz normale CNC-Steuerung, welche vierstimmig Musik macht. Turan Bicer hat die Anpass-Hardware gebaut, Sepp Gmünder hat Stücke codiert und ich habe die Num760-Automat-Software geschrieben und auch Stücke vom früheren Gipsyfon übernommen. Die Stücke im Gipsyfon waren im 1977 unter anderen auch von Gallus Kilchmann codiert worden.
NumSchwung
Das NumSchwung wurde 2004 gebaut. Das ist eine Talerschwing-Maschine. Bert Taisch hat die Hardware und Mechanik gemacht, Heinz Hanselmann und Köbi Neff haben den Schriftzug beigesteuert und ich habe die Software in Visual_Basic geschrieben.
NumLämpli
Das NumLämpli habe ich irgendwann in den 80er Jahren gebaut. Patrik Vogel hat dann die Elektronik verbessert und Bert Taisch hat ca im 2005 die neue Lampe gebaut. Diese kann zusätzlich auch mit Blasen eingeschalten und mit dem Feuerzeug ausgeschalten werden!

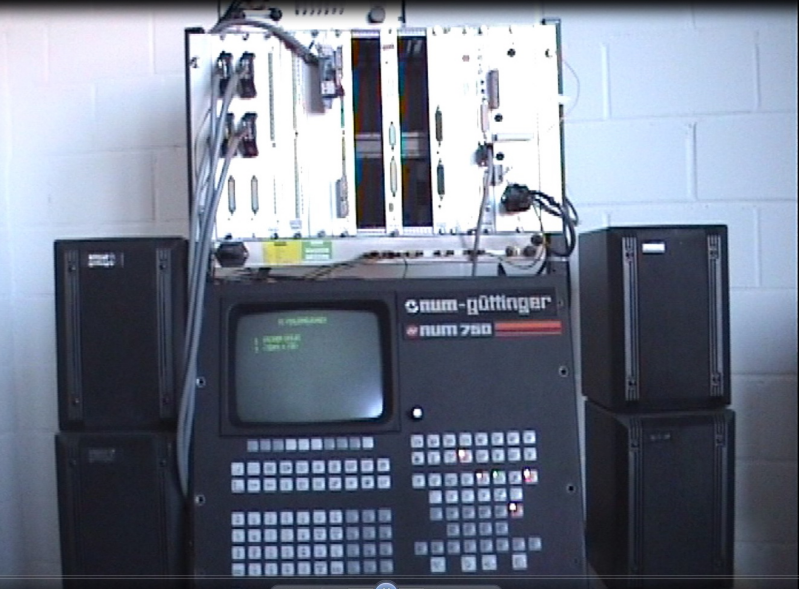

Numfon
Technische Erklärung
Die CNC-Steuerung dient normalerweise dazu, Motoren einer Maschine zu steuern. Damit Bewegungen im Raum ausgeführt werden können, müssen die Motoren sehr genau bewegt werden. Antriebe von Schrittmotoren werden mit Impulsen gesteuert. Je schneller der Motor laufen soll, desto schneller kommen die Pulse. Werden nun mit den Pulsen Lautsprecher ein- und ausgeschalten, so entsteht ein hörbarer Ton. Die CNC gibt jetzt die Frequenz (Tonhöhe) und die Länge des Tons vor. So werden mit einer 4-Achsen-Steuerung 4 Lautsprecher angesteuert und das ergibt eine vierstimmige Musik. Gleichzeitig wird mit einer Relais-Karte mit dem Klappern der Relais eine Art Schlagzeug gemacht und mit der Ausgangskarte wird mit den LED die Tonhöhe dargestellt.
Leider kann in dieser Homepage der Film nicht runtergeladen werden!

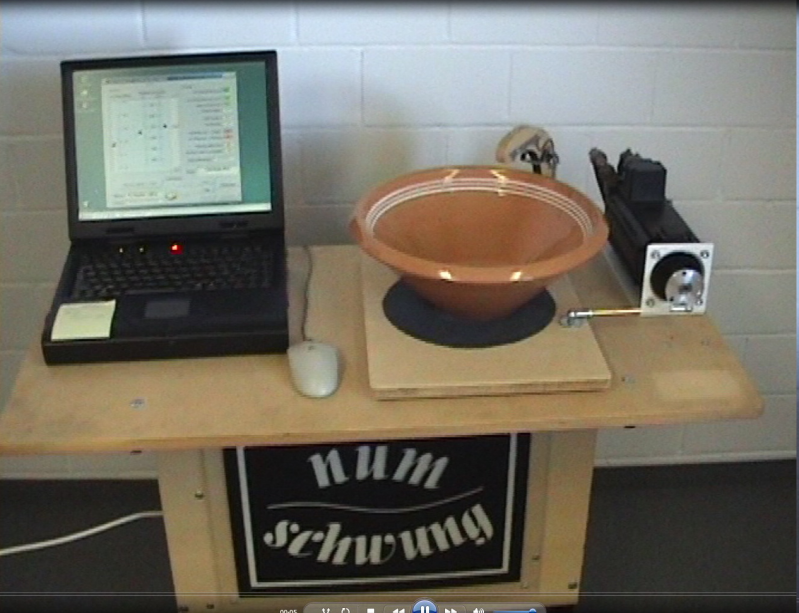

Numschwung
Technische Erklärung
Der Bogen über dem Becken enthält eine LED, welche unsichtbares Infrarot-Licht nach unten strahlt, Wenn die Münze vorbeirollt, wird das Licht reflektiert und der Computer weiss jetzt, wo sich die Münze befindet. Anhand der aktuellen Umlaufzeit kann er hochrechnen, wo sich die Münze laufend befindet und kann dementsprechend das Becken bewegen. Die Grösse der Bewegung wird nach der Umlaufzeit geregelt. Läuft die Münze zu langsamer, wird mehr Bewegung gegeben. Die Münze läuft zwar unten langsamer, hat aber auch den kürzeren Weg. Die Bahnhöhe lässt sich aber trotzdem aus der Umlaufzeit berechnen. Der Motor kann so langsam laufen, obwohl er auch 2000U/min schafft. Auch ein Beispiel, wie gefühlvoll Motoren bewegt werden können.
Leider kann in dieser Homepage der Film nicht runtergeladen werden!

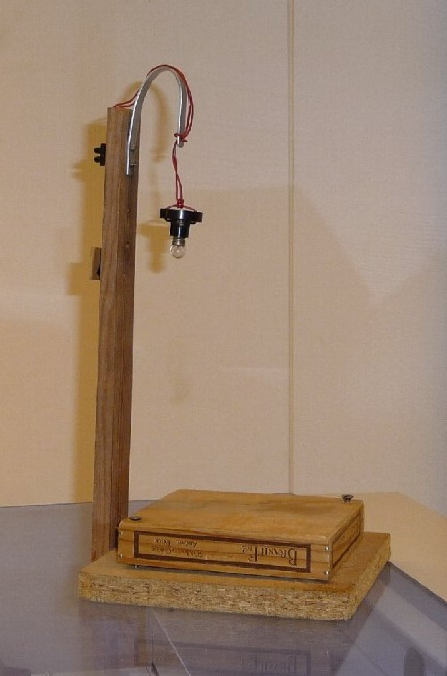

NumLämpli
Faszination magische Lampe:
Auch wenn’s an der Ausführung etwas hapert, die Verblüffung ist auch nach Jahrzehnten immer noch ungebrochen.
Die Lampe wird mit einem Feuerzeug oder Zündholz angezündet und kann mit Ausblasen gelöscht werden
Technische Erklärung:
Durch das Feuerzeug wird die Fotozelle im Holzständer beleuchtet und die Lampe zündet an. Jetzt wird mit dem Licht der Lampe die Fotozelle beleuchtet und die Lampe brennt dauernd. Beim Ausblasen wird die Lampe vom Fotozellen-Loch weggeweht und die Lampe löscht.

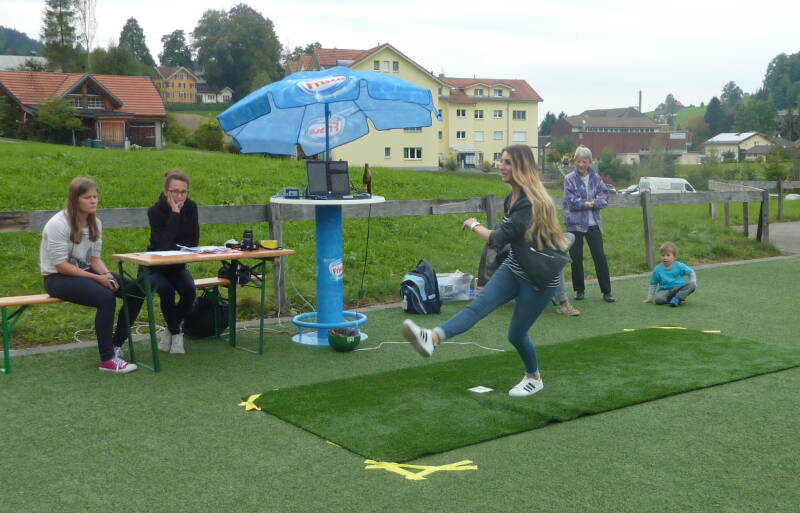

Torschuss-Schuss-Messanlage
Kurzbeschreibung FC-Bühler Torschuss-Mess-Anlage (V1.34)
Die Anlage besteht aus einer Messbox mit Stecker-Netzgerät, einem Laptop-Computer mit installiertem Schussprogramm, einem original Kunstrasen-Teppich der Firma Tisca/Tiara (Bühler/Urnäsch) mit eingebautem Ballschalter, und einem Netz-Sensor. Empfohlen ist ein 5 Meter-Tor. Die Montage des Netz-Sensors kann dort ohne Leiter gemacht werden
Prinzip
Die Messbox misst die Zeit, wenn der Ball den Ballschalter verlässt bis er das Netz bewegt. Die Zeit wird auf 1,6 Tausendstel-Sekunden genau gemessen. Die Geschwindigkeit errechnet sich aus der Schusszeit und der Distanz zwischen Ballschalter und Netz!
Wetter
Computer, Messbox und Stecker-Netzgerät sowie der Ballschalter müssen im Trockenen installiert sein! (Bei Regen im Party-Zelt usw.)
Das Tor kann auch im Regen stehen, wenn der Netz-Sensor in einen wasserdichten Plastiksack verpackt wird.
